水利河道保護界樁設置規范和外形尺寸
2019年11月05日
1、河湖管理范圍和水利工程管理與保護范圍劃界成果數據入庫代碼應以GB/T 13923《基礎地理信息要素分類與代碼》為依據制定，分類應與其一致、不沖突，對應要素的分類方法、分類體系和編碼不與其矛盾。數據按照GIS表達標準，分點、線、面三種符號。滿足數據沒有空白代碼或代碼錯誤的地物。
2、要素應保證其完整性。
連貫的線狀地物和面狀地物不得因注記、符號等而間斷，如河流不得因橋等地物而間斷，等高線不能因高程點的注記而間斷。保證數據沒有懸掛點和偽節點、重點和重線、線條自相交或打折。
3、拓?fù)潢P(guān)系應正確。
面狀地物應嚴格封閉，如：房屋、水系等；相連要素，相接要素必須嚴格相連，相接。
4、數據分層正確。
水利河道保護界樁布設規范
（1）布設要求
1）布設界樁時應以能控制河湖及水利工程管理范圍邊界的基本走向?yàn)樵瓌t；
2）根據實際地形和周邊環境確定埋設位置，選擇界樁外形和材質；
（2）界樁密度
基本樁密度宜為 100m～200m，加密樁密度宜為20m～50m；相鄰兩界樁之間應相互通視。在河湖無生產、生活人類活動的陡崖、荒山、森林等河段可根據實際情況加大間距。
在以下情況應增設界樁：1)重要下河湖通道(車行通道)；2)重要碼頭、橋梁、取水口、電站等涉河設施處；3)河湖拐彎(角度小于120度)處；4)水事糾紛和水事案件易發地段或行政界。
2.1.5 標注

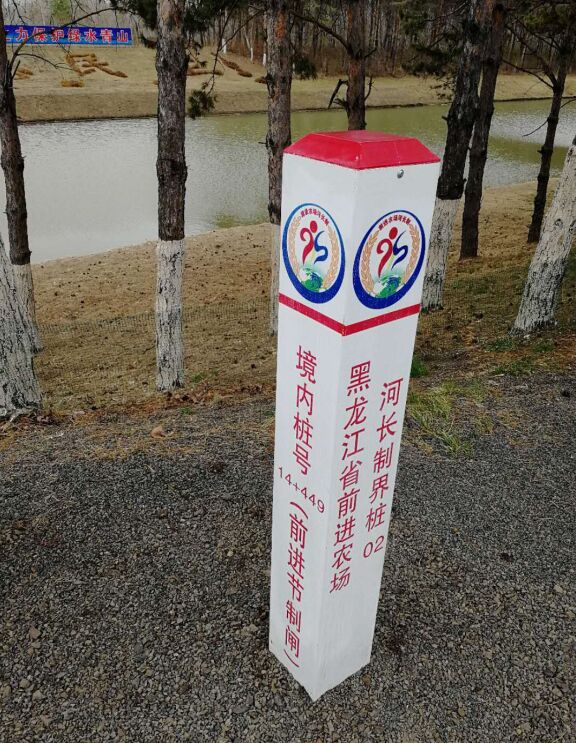

長方體(修邊)界樁地面以上各面均應標注，面向管理范圍內立面為正面，面向管理范圍外立面為背面。正面、背面應采用陰文標注，左面、右面可采用噴涂方式標注。
長方體(修邊)界樁正面、背面標注中國水利標志圖形 和“管理范圍界”5個漢字；長方體(修邊)樁左面標注河湖或水利工程名稱；長方體(修邊)樁右面標注界樁編號及設立日期。各面標注推薦式樣見圖4。
圖4 長方體(修邊)界樁標注樣式示意圖
六棱體界樁地面以上正面、反面均應標注，面向管理范圍內立面為正面，面向管理范圍外立面為背面。正面、背面應采用陰文標注。
六棱體界樁正面標注界樁編號及設立日期；背面標注中國水利標志圖形 和“管理范圍界”5個漢字；各面標注推薦式樣見圖5。
根據河湖及水利工程所在地建筑材料和管理需求的不同，界樁樁體可分別采用鋼筋混凝土或易于從當?shù)孬@得的青石、花崗巖、大理石等堅硬石材制作；也可在不可移動的堅硬巖石表面制作雕刻界樁。
對界樁樁體，混凝土強度應不低于 C25，石材強度應不低于 40MPa。界樁基座采用現澆或預制混凝土，強度不低于C20；界樁埋設點為巖石時，可直接開鑿基坑，將界樁樁體鑲嵌于巖石基坑內。
水利河道保護界樁外形及尺寸
（1）基本樁
基本樁樁體外形宜采用棱柱體。地面以上樁體高度不小于500mm。采用長方體（修邊）外形時，有基座樁體尺寸應為 200mm×200mm×1000mm（長×寬×高）；無基座樁體尺寸應為 200mm×200mm×1200mm（長×寬×高）。
采用六棱體外形時，樁體尺寸應為邊長180mm，有基座樁體高應為1000mm；無基座樁體高應為 1200mm。
界樁類型有如下分類1、按規格：根據界樁的外形和尺寸可分為特大紀念型、大型、中型和小型。其區別沒有嚴格的量化標準，不僅各條邊界采用的尺寸和外觀不同，即使在同一條邊界中也不一定相同。
2、按材質：根據不同的建筑材料，界樁可分為鋼筋混凝土，有基座或無基座、花崗巖，鋼筋混凝土基座、壘石堆，也稱簡易界樁、金屬質材等。
3、按地形或功能：由于地形條件不同，為保證界樁在實地起到指示界線的作用，其樹立位置和形式也不相同，有的位于界線上，有的則位于界線兩側，常見的有單立、同號雙立、同號三立、同號四立界樁以及附樁或輔助界樁。
